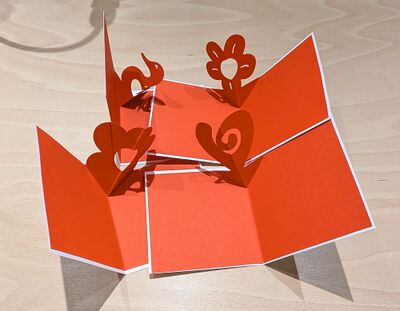

RESULTAT FINAL

Description

Objectif

Fabriquer une carte Pop-up qui sera découpée à l'aide de la Cameo 4 via Silhouette Studio

Temps nécessaire

1 heure 30

Matériel

  • Du papier A3 (couleur de préférence) de 200 gr
  • Une imprimante couleur laser
  • De la colle
  • Du vinyle

Machine

Logiciels

Fichier nécessaire

Avant de se lancer

Il va falloir trouver une image pour la carte.

Attention, celle-ci devra uniquement être en "contours" ou opter pour une image en "silhouette". Le site The noun project est parfait pour cela, mais il existe d'autres sites disponibles sur la page Ressources.
L'image devra être téléchargée en .svg pour être utilisée avec Inkscape.

Pour cette fiche, nous avons utilisé le fichier Fir trees de Fasobrun Jamil disponible sur le site The noun project.

Pour les motifs de la carte extérieure, le site Pixabay est parfait avec la recherche Pattern (+thème)

Fabrication

Étape 1 - Créer le fichier de base

  1. Ouvrir le logiciel Inkscape
  2. Cliquer sur Fichier > Importer
  3. Si l'image comporte une mention en bas à gauche, double cliquer dessus, faire un brouillard pour la sélectionner puis supprimer avec le clavier
  4. Ajuster la taille de l'image (maintenir CTRL) et la placer en haut au centre du rectangle (un trait indiquera le centre), entre les deux guides
  5. L'image doit chevaucher le rectangle, et ne pas dépasser le guide supérieur
  6. Sélectionner ensuite les deux objets par un brouillard
  7. Cliquer sur Chemin > Union
  8. Nos deux formes sont dorénavant fusionnées
  9. Cliquer sur Fichier > Exporter
  10. Dans la colonne de droite, cliquer sur Page puis sur afin de sélectionner l'emplacement Téléchargements
  11. Indiquer également un nom de fichier puis cliquer sur Enregistrer


Étape 2 - Préparer la découpe

  1. Ouvrir le logiciel Silhouette Studio
  2. Configurer la mise en page comme ci-dessous en cliquant sur
  3. Cliquer sur Fichier > Fusionner et accéder au dossier (Téléchargements) qui contient le fichier .png exporté tout à l'heure
  4. Cliquer dessus pour le sélectionner (dézoomer) puis dans la barre en haut cliquer sur le cadenas pour verrouiller le rapport hauteur/largeur
  5. Indiquer une largeur de 260 (rubrique W) et valider par Entrée
  6. Placer ensuite l'objet en haut au centre sur la page
  7. Le fichier pour le moment comporte deux lignes de contour, il faut donc en retirer une
  8. Double cliquer sur le contour, puis cliquer sur un carré
  9. Maintenir la touche Suppr du clavier pour retirer l'un des deux contours
  10. Si l'intérieur de la forme à un fond blanc, cliquer sur puis sur pour le retirer
  11. La Cameo 4 va également nous aider à réaliser le pliage, mais il va falloir différencier les traits de coupe et les traits de pliage
  12. Cliquer sur l'outil puis tracer un trait qui va du haut de la forme jusqu'au bas de la carte (en passant par le centre)
  13. Tracer également un rectangle de 90mm de large sur 30 mm de hauteur, placer le en haut, au centre. Ce rectangle sera à supprimer par la suite, il va uniquement nous aider à placer les lignes suivantes
  14. Tracer un trait qui part du centre du rectangle jusqu'au coin supérieur droit et un autre jusqu'au coin supérieur gauche
  15. Supprimer ensuite le rectangle
  16. Cliquer sur pour replacer ces lignes si besoin (Désactiver l'alignement par Afficher > Aligner sur le quadrillage pour être plus précis)
  17. Sélectionner ensuite une de ces lignes et cliquer sur puis sur
  18. Dans la palette, cliquer sur la couleur noir
  19. Faire de même pour les deux autres lignes (garder le contour de la carte en rouge)


Étape 3 - Couper

  1. Placer la feuille sur le tapis de coupe et insérer le dans la Cameo 4
  2. Cliquer sur Envoyer puis sur
  3. Il va falloir ajuster les paramètres selon les deux couleurs (la découpe en rouge et l'entaille en noir). Si la couleur rouge est au dessus de la couleur noir, glissez la en dessous.
  4. Cliquer sur la couleur Noir et indiquer les valeurs suivantes :
  5. Cliquer sur la couleur Rouge et indiquer les valeurs suivantes :
  6. Cliquer ensuite sur Envoyer


Étape 4 - Plier

  1. Plier ensuite la carte selon les lignes tracées
  2. Attention, la forme qui sort de la carte est pliée vers l'intérieur de la carte


Étape 5 - Carte extérieure

  1. Sur Silhouette Studio tracer un rectangle de 265mm de large sur 135mm de hauteur
  2. Placer une feuille A3 imprimée d'un motif sur le tapis de coupe
  3. Lancer la découpe et la plier en deux une fois terminé
  4. Coller l'extérieur de la première carte sur l'intérieur de cette seconde carte


Photos

Pour aller plus loin
